“Landasan pacu” presisi industri modern

Dalam peralatan otomasi, peralatan mesin CNC dan instrumen presisi, ada komponen inti yang tampaknya sederhana namun penting - ini seperti lintasan tak terlihat, yang membawa pergerakan peralatan berkecepatan tinggi dan tepat, yaitu panduan linierSebagai komponen utama dalam bidang transmisi mekanis, keakuratan pemandu linier secara langsung menentukan tingkat kinerja seluruh peralatan. Hari ini, kita akan menganalisis "landasan pacu presisi" industri modern ini secara mendalam.

1. Apa itu panduan linier?

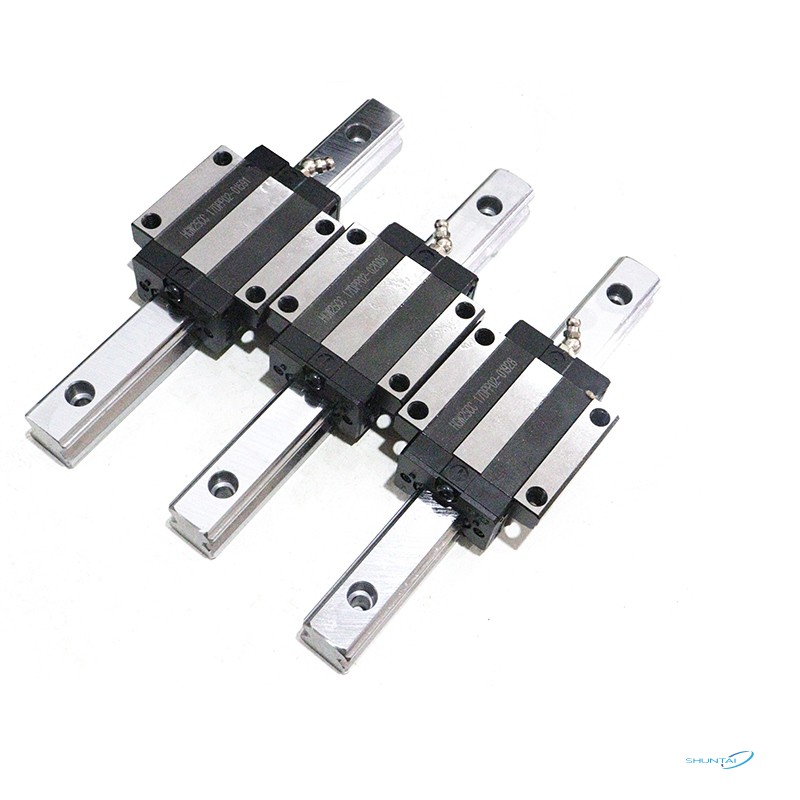

Pemandu linier adalah perangkat transmisi presisi yang digunakan untuk mencapai gerakan bolak-balik linier. Perangkat ini terdiri dari rel pemandu dan slider. Melalui gerakan melingkar bola baja atau roller pada lintasan, gesekan geser diubah menjadi gesekan guling, sehingga mencapai gerakan linier presisi tinggi dan resistansi rendah.

Fitur inti:

Kekakuan tinggi: dapat menahan beban multi-dimensi

Presisi tinggi: akurasi posisi berulang dapat mencapai tingkat mikron

Gesekan rendah: koefisien gesekan guling hanya 1/50 dari gesekan geser

Umur panjang: umur terukur biasanya puluhan ribu kilometer

2. Struktur presisi pemandu linier

Rel pemandu

Terbuat dari baja paduan berkualitas tinggi (seperti GCr15) setelah pendinginan keseluruhan, kekerasannya mencapai HRC58-62, dan kekasaran permukaan lintasan setelah penggilingan presisi adalah Ra≤0,2μm.

Perakitan slider

Berisi jalur dan pengembali yang dibuat dengan mesin presisi untuk mempertahankan gerakan siklus elemen bergulir. Produk kelas atas akan menggunakan sangkar resin untuk mencegah elemen bergulir saling bertabrakan.

Sistem elemen bergulir

Jenis bola baja: cocok untuk beban ringan dan sedang, hemat biaya

Jenis rol: kapasitas menahan beban meningkat 3-5 kali lipat, digunakan pada saat beban berat

Bola keramik: tahan korosi, bebas pelumasan, digunakan di lingkungan khusus

Sistem penyegelan

Segel labirin multi-saluran + pelat pengikis logam, tingkat perlindungan dapat mencapai IP54 atau lebih tinggi.

3. Inovasi dan teknologi mutakhir

Teknologi pelumasan sendiri

Pemantauan cerdas

Sensor getaran terintegrasi dan modul deteksi suhu untuk memantau status kesehatan rel pemandu secara real-time.

Bahan komposit

Permukaan pemandu berlapis keramik + penggeser yang diperkuat serat karbon, 40% lebih ringan dan 25% lebih kaku.

Tipe kecepatan ultra tinggi

Menggunakan sistem refluks khusus, kecepatan maksimum dapat mencapai 5m/s (produk konvensional sekitar 1-2m/s).

4. Aturan emas untuk pemilihan

Perhitungan beban

Dengan mempertimbangkan gaya vertikal, gaya lateral, dan momen guling secara bersamaan, disarankan untuk menggunakan perangkat lunak pemilihan yang disediakan oleh produsen untuk analisis gaya.

Desain perlindungan

Lingkungan umum: lembaran anti debu

Puing logam: pelat pengikis

Lingkungan cair: tertutup sepenuhnya

V. Titik pemeliharaan

Siklus pelumasan:

Pelumasan gemuk: setiap 100 km atau 6 bulan

Pelumasan oli: lingkungan kerja berkelanjutan membutuhkan sistem oli

Metode pembersihan:

Gunakan pembersih rel pemandu khusus, dan jangan gunakan pelarut korosif seperti aseton

Peringatan kehidupan:

Bila kebisingan pengoperasian meningkat 15dB atau kenaikan suhu melebihi 20℃, harus segera diperiksa

VI. Kesimpulan

Menurut statistik, ukuran pasar panduan linier global diperkirakan mencapai US$5,8 miliar pada tahun 2025, dengan tingkat pertumbuhan tahunan gabungan sebesar 7,2%. Sebagai seorang insinyur mekanik, pemahaman mendalam tentang misteri "landasan pacu presisi" ini dapat menyuntikkan gen olahraga yang lebih kuat ke dalam desain peralatan. Lain kali ketika Anda melihat pemotongan halus peralatan mesin CNC, jika Anda memiliki kebutuhan, silakan pilih shuntai kami, shuntai akan memberi Anda layanan dan panduan teknis terbaik.
