Aplikasi sekrup bola pada mesin bubut

I. Pendahuluan

Dalam pemesinan modern, mesin bubut merupakan peralatan pemrosesan yang fundamental dan krusial. Presisi dan efisiensinya berdampak langsung pada kualitas produk dan profitabilitas produksi. Dengan kemajuan teknologi industri yang berkelanjutan, sekrup geser tradisional tidak lagi mampu memenuhi tuntutan pemesinan presisi tinggi dan efisiensi tinggi. Sebagai elemen transmisi canggih, sekrup bola, berkat kinerjanya yang unggul, telah banyak digunakan dalam mesin bubut, sehingga meningkatkan kinerja keseluruhannya secara signifikan.

II. Struktur Dasar dan Prinsip Kerja Sekrup Bola

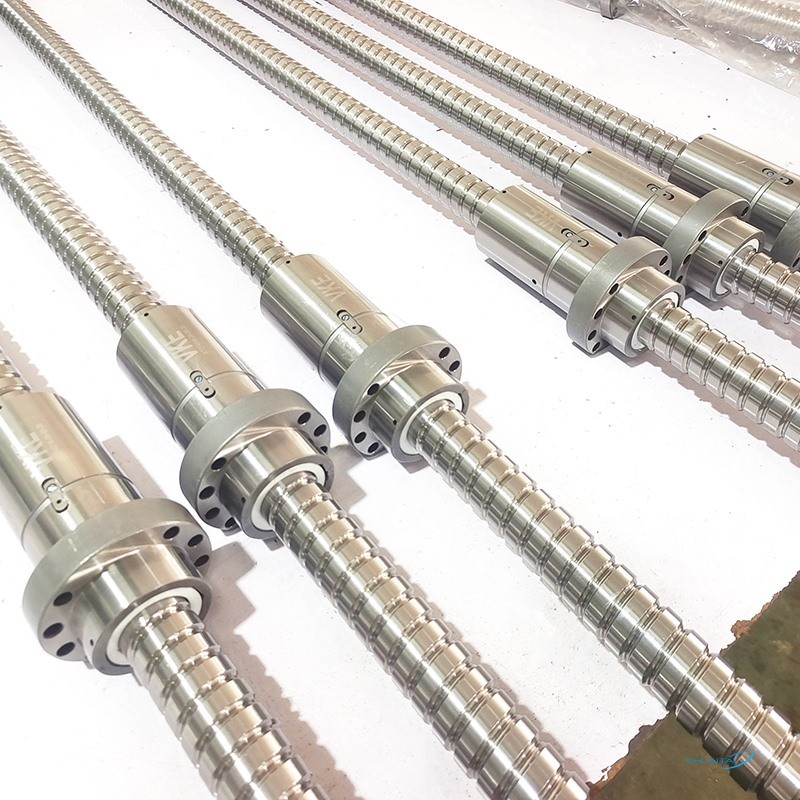

Sekrup bola terdiri dari poros sekrup, mur, bola-bola, sistem sirkulasi, dan perangkat penyegel. Prinsip operasinya adalah mengubah gerak putar menjadi gerak linier melalui gerakan menggelinding bola-bola di antara poros sekrup dan mur. Dibandingkan dengan sekrup geser tradisional, sekrup bola menggunakan gesekan guling, bukan gesekan geser, sebuah perubahan mendasar yang menghasilkan peningkatan kinerja yang signifikan.

III. Aplikasi Khusus Sekrup Bola di Mesin Bubut

Sistem Umpan: Mesin bubut CNC modern umumnya menggunakan sekrup bola sebagai komponen transmisi inti sistem umpan untuk mengontrol pergerakan pahat yang presisi. Pergerakan sumbu X dan Z biasanya dicapai oleh motor servo yang menggerakkan sekrup bola.

Penempatan Stok Spindel: Pada mesin bubut presisi tinggi, sekrup bola sering digunakan untuk penempatan aksial stok spindel guna memastikan posisi spindel yang akurat.

Pergerakan Tailstock: Beberapa desain mesin bubut canggih menggunakan sekrup bola untuk mengendalikan pergerakan tailstock, meningkatkan akurasi penyesuaian dan kemudahan pengoperasian.

Pengubah Alat Otomatis: Dalam sistem pengubah alat otomatis di pusat pembubutan, sekrup bola bertanggung jawab atas kontrol posisi pemegang alat yang presisi.

IV. Keunggulan Teknis Sekrup Bola dalam Aplikasi Mesin Bubut

Efisiensi Transmisi Tinggi: Efisiensi transmisi sekrup bola dapat mencapai lebih dari 90%, jauh melebihi 20-40% sekrup geser, secara signifikan mengurangi kehilangan energi.

Akurasi Posisi yang Sangat Baik: Melalui manufaktur presisi dan beban awal penyesuaian, sekrup bola mencapai pengulangan tingkat mikron, memenuhi persyaratan pemesinan presisi tinggi.

Masa Pakai Panjang: Berkat prinsip gesekan rolnya, keausan minimal, dengan masa pakai hingga 5-10 kali lipat masa pakai sekrup geser. Performa Kecepatan Tinggi yang Unggul: Cocok untuk gerakan umpan berkecepatan tinggi. Mesin bubut modern berkecepatan tinggi dapat mencapai kecepatan putar cepat 30-60 m/menit.

Kekakuan Aksial Tinggi: Pembebanan awal dapat meningkatkan kekakuan aksial, mengurangi deformasi dan getaran selama pemesinan.

V. Pertimbangan untuk Aplikasi Sekrup Bola di Mesin Bubut

Tindakan Perlindungan: Perlindungan dan penyegelan debu harus dipastikan untuk mencegah serpihan dan cairan pendingin memasuki sistem sirkulasi sekrup bola.

Manajemen Pelumasan: Meskipun gesekannya rendah, pelumasan rutin tetap diperlukan, umumnya menggunakan gemuk berbahan dasar litium atau oli sirkulasi.

Ketepatan Pemasangan: Selama pemasangan, pastikan paralelisme antara sekrup dan rel pemandu untuk menghindari momen lentur tambahan yang dapat memengaruhi masa pakai.

Tindakan Anti-Terbalik: Pemasangan vertikal memerlukan rem untuk mencegah putaran terbalik.

Kontrol Deformasi Termal: Panas yang dihasilkan selama operasi kecepatan tinggi dapat memengaruhi akurasi, jadi tindakan kompensasi termal harus dipertimbangkan.

VI. Tren Pengembangan Teknologi Ball Screw di Masa Depan

Tingkat Presisi Lebih Tinggi: Penelitian dan pengembangan sekrup bola presisi tingkat nanometer sedang berlangsung.

Fungsi Cerdas: Sensor terintegrasi memungkinkan pemantauan kondisi dan pemeliharaan prediktif. Aplikasi Material Baru: Menjelajahi material baru seperti bola keramik dan mur komposit.

Pengembangan Kecepatan Tinggi: Nilai DN (diameter sekrup x kecepatan putar) terus meningkat, memenuhi permintaan akan efisiensi pemesinan yang lebih tinggi.

Desain Ramah Lingkungan: Pengembangan teknologi bebas pelumasan atau pelumasan sendiri mengurangi polusi lingkungan.

VII. Kesimpulan

Penggunaan sekrup bola pada mesin bubut telah menjadi pendukung penting bagi pemrosesan presisi tinggi dan efisiensi tinggi modern. Sekrup bola Shuntai dapat disesuaikan dalam berbagai model. Silakan berkonsultasi dengan kami. Kami siap melayani Anda 24 jam sehari untuk menjawab pertanyaan Anda.
